原理,結構

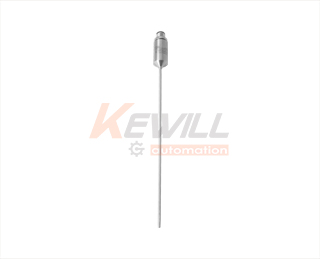

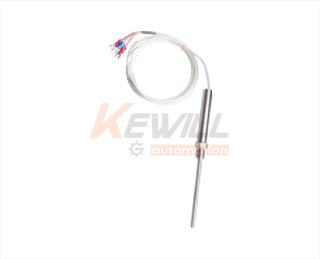

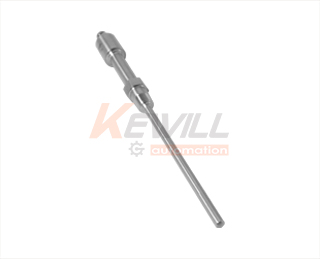

TP21包含一個PT100探頭,PT100阻值會隨溫度變化而變化,PT100有二線式,三線式,四線式幾種規格可供選擇。
技術參數
| 測量范圍: | -20…100℃,-50…200℃,-50…250℃,-50…350℃,-200…600℃ | ||||||||||||||
| 精度等級: | Class A | ||||||||||||||
| 信號輸出: | 電阻信號 | ||||||||||||||
| 允許誤差: | ±0.3K+0.005×T | ||||||||||||||
| 耐壓: | Φ6型?探頭? 40bar | ||||||||||||||
| 防護等級: | IP67 | ||||||||||||||
| 外殼材料: | 不銹鋼1.4435(316L) | ||||||||||||||
| 觸液部分材料: | 不銹鋼1.4435(316L) | ||||||||||||||
| 電氣連接: | 直接出線 | ||||||||||||||
尺寸圖

選型表
| TP21- | 熱電阻溫度傳感器 | |||||||||||||||||
| 樣式類型(詳見尺寸圖) | ||||||||||||||||||
| A型 | ||||||||||||||||||
| B型 | ||||||||||||||||||
| C型 | ||||||||||||||||||
| D型 | ||||||||||||||||||
| 量程 | ||||||||||||||||||
| -25…100℃ | ||||||||||||||||||
| -50…200℃ | ||||||||||||||||||
| -50…250℃ | ||||||||||||||||||
| -50…350℃ | ||||||||||||||||||
| -200…600℃ | ||||||||||||||||||
| 輸出 | ||||||||||||||||||
| 兩線制電纜輸出 | ||||||||||||||||||
| 三線制電纜輸出 | ||||||||||||||||||
| 四線制電纜輸出 | ||||||||||||||||||
| 探頭長L2 | ||||||||||||||||||
| 探頭長L2為25mm(注:D型僅有此長度) | ||||||||||||||||||
| 探頭長L2為50mm | ||||||||||||||||||
| 探頭長L2為100mm | ||||||||||||||||||
| 探頭長L2為160mm | ||||||||||||||||||
| 探頭長L2為160mm | ||||||||||||||||||
| 探頭長L2為400mm | ||||||||||||||||||
| 探頭長L2為500mm | ||||||||||||||||||
| 探頭長直徑 | ||||||||||||||||||
| T探頭長直徑?D為3mm | ||||||||||||||||||
| T探頭長直徑?D為4mm | ||||||||||||||||||
| T探頭長直徑?D為6mm | ||||||||||||||||||
| 出線長度L1 | ||||||||||||||||||
| 出線長L1為1m | ||||||||||||||||||
| 出線長L1為2m | ||||||||||||||||||
| 出線長L1為3m | ||||||||||||||||||
| 出線材質 | ||||||||||||||||||
| 出線材質:PVC | ||||||||||||||||||
| 出線材質:四氟材質 | ||||||||||||||||||
| 出線材質:特氟龍 | ||||||||||||||||||
| 出線材質:金屬網 | ||||||||||||||||||
