原理，結構
干簧管吸合當浮球要部朝液位上升或下降時，帶動不銹鋼磁性浮球上下移動,揚線角度≥28°時觸發開關內部的鋼珠會滾動壓到微動開關或脫離微動。利用微動開關做接點輸出，使液位開關 ON 或OFF的接點信號輸出。
技術參數
| 最大壓力： | 40bar | |||||||||
| 介質溫度： | -10~80°C （PP) -10~180°C（不銹鋼） | |||||||||
| 介質密度： | ≥0.75g/cm3 | |||||||||
| 輸出： | 觸點類型: 干簧管開關 | |||||||||
| 觸點容量: 10A/250VAC | ||||||||||
| 輸出: 常開/常閉 | ||||||||||
| 防護等級： | IP65&IP67 | |||||||||
| 接線方式: | 端子接線 | |||||||||
| 材料: | 不銹鋼1.4301(SUS304)\PP聚丙烯塑料 | |||||||||
| 過程連接: | 螺紋連接G2 | |||||||||
| 法蘭連接DN50 | ||||||||||

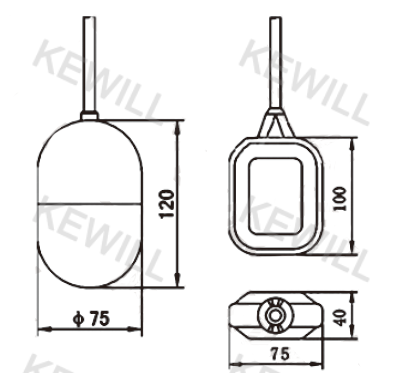

尺寸圖
選型表
| LV31- | 電纜浮球液位開關 | |||||||||||||||||
| 測量范圍 | ||||||||||||||||||
| 500 | 0.5m | |||||||||||||||||
| 1000 | 1m | |||||||||||||||||
| N | 客戶指定長度（單位m） | |||||||||||||||||
| 材質 | ||||||||||||||||||
| P | PP塑料浮球+橡膠電纜 | |||||||||||||||||
| K | 不銹鋼浮球+硅膠電纜 | |||||||||||||||||
| 浮球個數(報警點數量） | ||||||||||||||||||
| 1 | 1個 | |||||||||||||||||
| 2 | 2個（僅限開關輸出型產品） | |||||||||||||||||
| N | 客戶指定數量 | |||||||||||||||||
| 連接方式 | ||||||||||||||||||
| F | 法蘭連接DN50法蘭 | |||||||||||||||||
| G | 螺紋連接G2 | |||||||||||||||||
| LV31- | 500 | K | 1 | F | ||||||||||||||
